Highsider Can-Bus CBW1 Refery 207-033

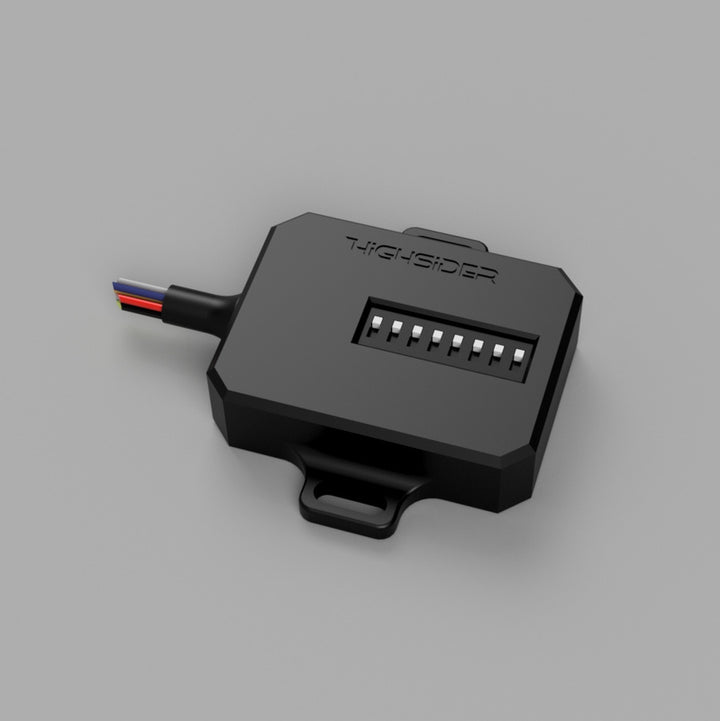

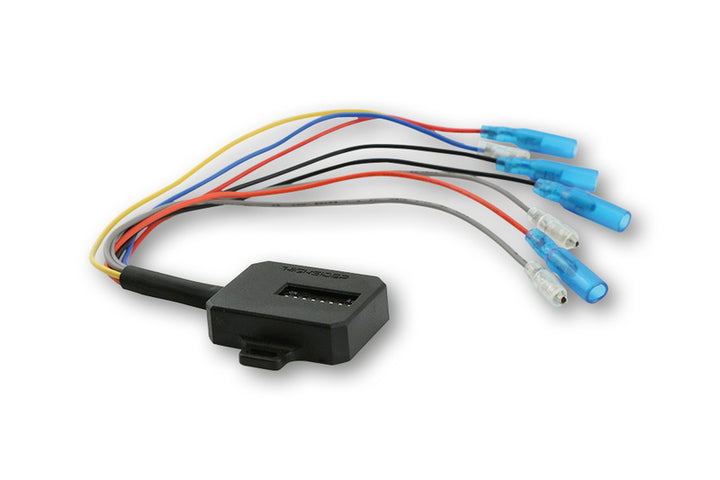

Highsider Can-Bus Resistor CBW1 s prepínaním.

Náš novo vyvinutý rezistor Highsider Can-Bus CBW1 sa hodí do väčšiny vozidiel, ktoré majú systém CAN-Bus.

Odpor CBW1 poskytuje požadované elektrické zaťaženie pre vaše vozidlo, ktoré, ak sú prepínače DIP nastavené správne, výsledkom bude žiadne blikanie doplnkových bleskov v kokpite.

Okrem toho je uvedená spoľahlivosť. To znamená:
Ak indikátory príslušenstva zlyhajú v dôsledku elektronickej poruchy, v kokpite sa zobrazí chybové hlásenie.

Je možné prevádzkovať až 2 kanály, ako sú napríklad zákrutové signály vľavo a otáčajte signály v doprava.

Ak je potrebné zmeniť 2 páry ukazovateľov, bolo potrebné použiť aj 2 CBW1.

Ktoré požiadavky by sa mali splniť, aby ste mohli používať CBW1 na motorke:

Motobike bola originálna výroba s ukazovateľmi LED alebo motorka má systém CAN-BUS

Ak sa tieto vyžadujú, nie sú splnené, jednotka CBW1 v tomto prípade nebude fungovať (!), Odporúčame nasledujúce odpory:

Pre ukazovatele s 21 watt:
6.8 Ohm Partnumber 1108546002 alebo 10 Ohm Partnumber 1108546004

Pre ukazovatele s 10 wattmi:
27 Ohm Partnumber 1107562

Na CBW1 je možné nastaviť nasledujúce hodnoty odporu:

• 150 ohmov
• 170 ohmov
• 240 ohmov
• 300 ohmov
• 400 ohmov
• 600 ohmov
• 1200 ohmov

Rozmery:
Výška = 11 mm
Šírka = 31 mm (bez popruhov)
Šírka = 46 mm (s kartami)
Dĺžka = 40 mm

Dĺžka kábla = 200 mm s kolíkmi

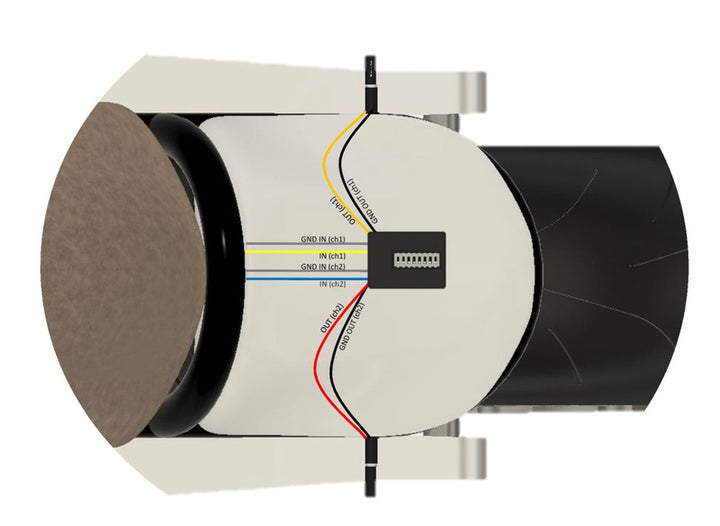

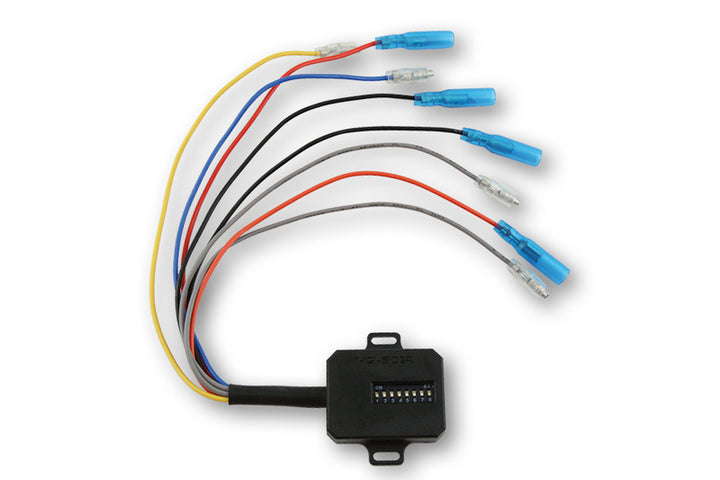

Spojenia:
Žltá = vstupný kanál 1 (+)
Orange = výstupný kanál 1 (+)
Modrý = vstupný kanál 2 (+)
Červená = výstupný kanál 2 (+)
Šedá = vstupná hmota (-)
Čierna = výstupná zem (-)

Náznaky:
- Je možné prevádzkovať až 2 kanály.
- Pripojenie je vysvetlené vzácne v montážnych pokynoch!
